上海典格熙特热工技术有限公司
原装进口德国THERMOWAVE(萨莫威孚)板式换热器，板式热交换器，冷却器。
德国THERMOWAVE(萨莫威孚)板式换热器产品广泛使用于工业生产中的液—液、汽—液等换热工艺中。如暖通制冷空调、石油化工、电子工业、电力、钢铁冶炼、医药工艺、食品饮料工业、纺织工业、造纸工业、医药工业等各个行业。
德国THERMOWAVE（萨莫威孚）板式换热器规格齐全： 产品高度从570mm-4500mm，宽度从180mm-1540mm，接口径从DN25-DN500，板片厚度从0.5mm-1.5mm，系列型号有TL可拆式系列、TB钎焊式系列以及TW激光半焊式板式换热器数十种型号；大流量可达4350m3／h；大换热面积可达1940m2；高工作压力可达2.5MPa；高工作温度可达180度。
独有专利：
1、THERMOWAVE的密封垫片采用了特创的超级免外露免粘接密封系统。

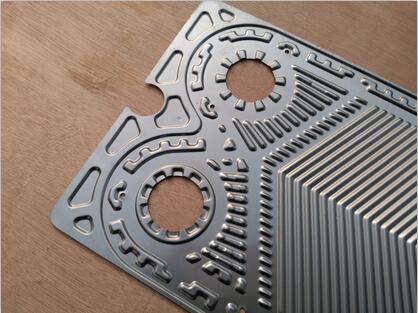

2、独有国际专利设计的特殊波纹板片，可为您提供多于常规换热板片一倍的流道组合数，根据不同的工况，可提供优秀的设计和流道布置方式，选用更匹配的型号，达到优秀的流动状况，大程度地满足经济性与传热性能的优化匹配。
| 品名 | 板式换热器 | |||||||||||||||||||||||||||
| 品牌 | 萨莫威孚THERMOWAVE | |||||||||||||||||||||||||||
| 型号 | TLS20，TLS30，TL50，TL90，TLS150，TLS200，TL400，TL500，TLS550，TLS600，TL650，TL850 | |||||||||||||||||||||||||||

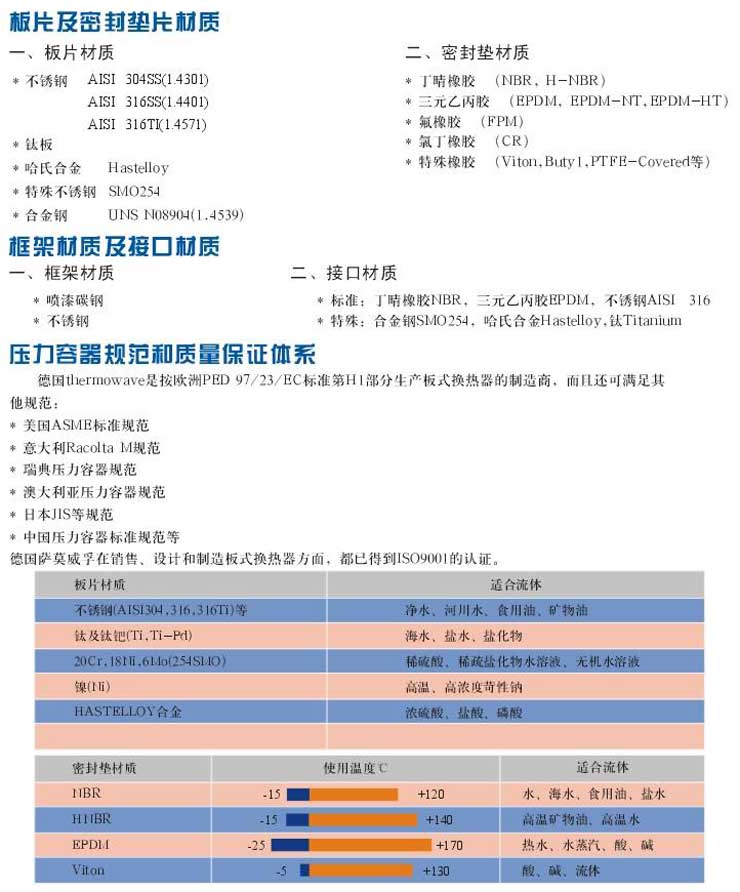

| 板片材质 | 不锈钢（AISI304，AISI316）钛及钛钯（Ti，Ti-Pd），20Cr，18Ni，6Mo（254SMO）,镍（Ni）HASTELLOY合金 | |||||||||||||||||||||||||||
| 垫片材质 | 丁腈橡胶NBR，HNBR，三元乙丙EPDM，氟橡胶FPM，氯丁橡胶CR，特殊橡胶 Viton | |||||||||||||||||||||||||||
| 框架材质 | 不锈钢AISI304/AISI316 or Q235B 等 | |||||||||||||||||||||||||||
| 接口材质 | 丁腈橡胶NBR，HNBR，三元乙丙EPDM，不锈钢AISI304/316 等 | |||||||||||||||||||||||||||
| 优点 |
1.密封垫片不外露 2.先进的板式结构 3.先进的框架结构 4.坚实的的板片厚度 |
|||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
|
应用领域： |
广泛应用于石油工业、发电站、太阳能光伏、电子行业、造纸工业、纺织工业、化工、船用和发动机、暖通空调、食品工业、食用油加工、冶金工业等。 |
| 萨莫威孚Thermowave PHE板式换热器技术参数 | ||||||||
| 型号 | 接口尺寸 | 标准最大流量 | 最大使用压力 | 最大测试压力 | 最大换热面积 | 标准时高度 | 标准时宽度 | 标准时长度 |
|
|
cm | m³/h | kg/cm³G | kg/cm³G | ㎡ | mm | mm | mm |
| TL50 | DN40 | 31.7 | 25 | 33 | 25 | 685 | 335 | 250-2000 |
| TL90 | DN40 | 31.7 | 25 | 33 | 33 | 887 | 335 | 250-2000 |
| TL100 | DN50 | 49.5 | 25 | 33 | 35 | 930 | 320 | 250-2000 |
| TL150 | DN40 | 31.7 | 25 | 33 | 53 | 1147 | 335 | 250-2000 |
| TL180 | DN65 | 83.6 | 25 | 33 | 13 | 710 | 410 | 250-3000 |
| TL200 | DN80 | 126.7 | 30 | 39 | 70 | 1124 | 475 | 250-3000 |
| TL210 | DN100 | 197.9 | 30 | 39 | 60 | 1069 | 470 | 250-3000 |
| TL250 | DN100 | 197.9 | 30 | 39 | 82 | 1625 | 550 | 250-3000 |
| TL400 | DN80 | 126.7 | 30 | 39 | 115 | 1712 | 475 | 250-3000 |
| TL500 | DN100 | 197.9 | 30 | 39 | 280 | 1745 | 550 | 250-3500 |
| TL510 | DN100 | 197.9 | 30 | 39 | 300 | 1830 | 560 | 250-3500 |
| TL550 | DN150 | 445.3 | 30 | 39 | 260 | 1430 | 610 | 250-3500 |
| TK550 | DN200 | 791.7 | 30 | 39 | 85 | 1435 | 800 | 250-3500 |
| TL580 | Dn200 | 791.7 | 30 | 39 | 260 | 1410 | 770 | 250-3500 |
| TL600 | DN150 | 445.3 | 30 | 39 | 310 | 1815 | 610 | 250-4000 |
| TL650 | DN200 | 791.7 | 30 | 39 | 300 | 1750 | 730 | 250-4000 |
| TL750 | DN200 | 791.7 | 30 | 39 | 320 | 1750 | 760 | 250-4000 |
| TL800 | DN200 | 791.7 | 30 | 39 | 410 | 2150 | 780 | 250-4000 |
| TL850 | DN200 | 791.7 | 30 | 39 | 500 | 2290 | 730 | 250-4000 |
| TL1100 | DN250 | 1237 | 30 | 39 | 661 | 2290 | 940 | 250-4000 |
| TL1300 | DN200 | 791.7 | 30 | 39 | 700 | 2510 | 770 | 250-4000 |
| TL1500 | DN250 | 1237 | 30 | 39 | 750 | 2844 | 940 | 250-4000 |
| TL2000 | DN250 | 1237 | 30 | 39 | 1000 | 3398 | 940 | 250-4000 |
